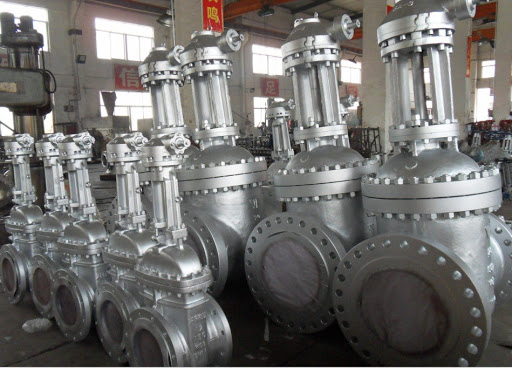

گیت ولو فولادی فلنج دار هارد فیس hf

 شیرهای دروازه ای و گیت ولو فولادی فلنج دار هارد فیس در انواع اروپایی و اسیایی hf در سایزهای ۲ اینچ الی ۵۶ اینچ

گیت ولو فولادی فلنج دار hf که در صنعت با عنوان شیر دروازه ای هم شناخته می شود، یکی از انواع گیت های معروف است که کاربرد زیادی در صنایع گوناگون دارد. گیت ولو یا شیر دروازه ای برای باز و بسته کردن مسیر عبور یک سیال در خط لوله به کار می رود. این شیرها با حرکت عمودی بر روی سیت مسیر سیال جلوی عبور سیال را می گیرد. این نوع ولو ها دو طرفه هستند و برای قطع و وصل جریان سیال از هر دو طرف شیر به کار برده می شود.شیرهای دروازه ای(گیت ولو) ها از بدنه های فورج در مجراهای کوچک تر از ۲ اینچی و بدنه های چدنی برای مسیرهای بزرگتر ساخته می شوند. گیت ولو hf که در ادامه به معرفی آن می پردازیم، از جنس فولاد است. لازم به ذکر است که گیت ولوها دو نوع هستند؛ نوع فوج استیل و نوع کست استیل.

گیت ولو نوع کست استیل

شیر دروازه ای های کست استیل(cast steel) رایج ترین مدل شیرهای دروازه ای هستند که با آلیاژهای API 600(کربن و آلیاژ استیل) و API 603(استیل ضدزنگ) اندود می شوند. این مدل از گیت ولوها در اندازه های بزرگتر از ۲ اینچ ساخته می شوند. حداکثر اندازه این ولوها نیز ۸۰ اینچ است.

گیت ولو مدل فورج استیل

این مدل از گیت ولوها بیشتر برای مجراهای با سایز کوچک و معمولا کمتر از ۲ اینچ به کار برده می شوند. جنس آلیاژ پوششی این گیت ها نیز از دو آلیاژ API 602 و BS 5352 است.

ساختار و مزیت های گیت ولو فولادی فلنج دار hf

بسته به طراحی های متفاوتی که شرکت های سازنده دارند، گیت ولو ها می توانند ساختار متفاوتی داشته باشند، اما مدل کلی ساختار این گیت ها به شکل زیر است.

مواد سازنده بدنه گیت ولو: فورج یا کست

مدل اتصال کلاهک شیر دروازه ای: معمولا به شکل بست فشار(Pressure Seal) و یا به صورت پیچ شده یا جوش می باشد. روش های دیگری هم برای اتصال کلاهک می توان به کار برد.

دریچه های اتصال: گیت ولوها با مدل های مختلفی برای دریچه هایشان تولید می شوند. از جمله این مدل ها می توان به مدل جوش سوکت و رشته ای در مورد گیت های فورج و نوع جوش لب به لب در مورد گیت ها با بدنه کست.

مدل stem: استم شیرهای دروازه ای در دو مدل بالارونده و پایین رونده تولید می شوند.

نحوه کارکرد گیت ولو: کارکرد شیرهای دروازه ای می تواند به شکل دستی، دنده ای، پنوماتیک یا هیدرولیک و مدل الکتریکی باشد. نمودار شیر دروازه ای را به شکل کلی در شکل زیر مشاهده می کنید.

نمودار کلی ساختار شیر دروازه ایپس از معرفی شیرهای دروازه ای، در ادامه ی مطلب با یکی از پرکاربردترین برندهای گیت ولو فولادی فلنج دار hf آشنا می شویم.

گیت ولو فولادی فلنج دار hf

ویژگی ها و مزیت های گیت ولو فولادی فلنج دار hf را در زیر معرفی می کنیم. این مدل از شیرهای دروازه ای از برندهای پرکاربرد هستند که در صنایع مختلف مانند پتروشیمی ها و پالایشگاه ها، کارخانه های تولید مواد شیمیایی و… کاربردهای بسیاری دارند. ویژگی های این مدل از گیت ولو را در زیر بیان می کنیم:

• بسته بندی گیت ولو فولادی فلنج دار hf با پوشش نیکل اندود شده است تا در شرایط آلکیلاسیون شدید آسیبی به آن وارد نشود. همچنین تولید گازهای گلخانه ای را به حداقل برساند.
• بدنه آن از جامد سخت ساخته شده است و مقاومت آن در برابر خوردگی افزایش یافته است.
• قسمت های حساس کست گیت ولو از کیفیت RT برخوردار است(مطابق با ۳۴).
• اتصالات کلاهک ولو باریک بوده و به شکلی طراحی شده است که طول عمر بیشتری داشته باشد.
• سیت(seat) ها با فناوری های پیشرفته جوش داده شده است و مهروموم قدرتمندی برای جلوگیری از نشتی در اطراف سیت به کار برده شده است. همچنین از برخورد بدنه به بخش فلزی جلوگیری شده است.
• استفاده از آشکارساز اسید HF برای تشخیص دادن فوری در هنگامی که دستگاه در معرض برخورد با اسید یا بخارات اسیدی قرار بگیرد.
• گُوه انعطاف پذیر دارد که از وارد شدن خسارت به ولو در اثر تنگی دریچه و اعوجاج های ایجاد شده در بدنه و سیت گیت ولو فولادی فلنج دار hf.

  گیت ولو فولادی فلنج دار هارد فیس (HF) چیست؟

  مقدمه

  گیت ولو (Gate Valve) یا شیر دروازه‌ای یکی از رایج‌ترین انواع شیرهای صنعتی است که برای باز و بسته کردن جریان سیال در خطوط لوله استفاده می‌شود. این نوع ولوها به دلیل داشتن دیسک دروازه‌ای شکل، امکان قطع کامل یا عبور آزادانه سیال را فراهم می‌کنند. در میان انواع مختلف گیت ولوها، گیت ولو فولادی فلنج دار هارد فیس (HF) به دلیل مقاومت بالا در برابر سایش و خوردگی، کاربردهای متعددی در صنایع مختلف دارد.

  مشخصات گیت ولو فولادی فلنج دار هارد فیس (HF)

  گیت ولو فولادی فلنج دار هارد فیس دارای ویژگی‌های منحصربه‌فردی است که آن را برای محیط‌های صنعتی سخت و پرتنش مناسب می‌کند. برخی از این مشخصات عبارتند از:

  1. جنس بدنه
     بدنه این شیر از فولاد آلیاژی ساخته شده است که باعث افزایش مقاومت مکانیکی و دوام آن می‌شود. فولاد کربنی (A105)، فولاد ضدزنگ (SS 316, SS 304)، و فولاد آلیاژی (F11, F22) از جمله مواد رایج برای ساخت این ولوها هستند.
  2. هارد فیسینگ (Hard Facing)
     یکی از ویژگی‌های اصلی این نوع گیت ولو، استفاده از تکنولوژی هارد فیسینگ (HF) در سطوح نشیمن‌گاه (Seat) و دیسک است. این فرآیند شامل روکش‌دهی با آلیاژهای مقاوم در برابر سایش مانند استلایت (Stellite)، کروم کاربید (Chrome Carbide)، و تنگستن کاربید (Tungsten Carbide) می‌باشد که مقاومت شیر را در برابر سایش و خوردگی افزایش می‌دهد.
  3. فلنج دار (Flanged End)
     این نوع ولو دارای اتصال فلنجی است که نصب و نگهداری آن را در خطوط لوله تسهیل می‌کند. استانداردهای فلنج معمولاً بر اساس استانداردهای بین‌المللی مانند ANSI B16.5، DIN، و API 600 انتخاب می‌شوند.
  4. ساختار و نحوه عملکرد
     • گیت ولوهای هارد فیس دارای یک دیسک دروازه‌ای هستند که درون بدنه حرکت می‌کند.
     • این شیرها به دو صورت رising stem (ساقه متحرک) و non-rising stem (ساقه ثابت) طراحی می‌شوند.
     • عملیات باز و بسته کردن از طریق چرخاندن یک فلکه (Handwheel) یا با استفاده از یک محرک پنوماتیکی، الکتریکی یا هیدرولیکی انجام می‌شود.

  کاربردهای گیت ولو فولادی فلنج دار هارد فیس

  به دلیل مقاومت بالا در برابر فشار، دما، سایش و خوردگی، این نوع ولو در صنایع مختلف کاربرد دارد، از جمله:

  1. صنایع نفت، گاز و پتروشیمی
     • در خطوط انتقال نفت و گاز با فشار بالا
     • در پالایشگاه‌ها برای کنترل جریان سیالات خورنده
     • در صنایع پتروشیمی برای جلوگیری از نشتی مواد شیمیایی خطرناک
  2. نیروگاه‌ها
     • در سیستم‌های بخار با دمای بالا
     • در خطوط انتقال سیالات خورنده در نیروگاه‌های حرارتی و سیکل ترکیبی
  3. صنایع آب و فاضلاب
     • در تصفیه‌خانه‌های آب برای کنترل جریان
     • در ایستگاه‌های پمپاژ فاضلاب و آب خام
  4. صنایع فولاد و معدن
     • در فرآیندهای انتقال دوغاب و سیالات حاوی ذرات ساینده

  مزایا و معایب گیت ولو فولادی فلنج دار هارد فیس

  مزایا:
  ✅ مقاومت بالا در برابر سایش و خوردگی
  ✅ مناسب برای فشارها و دماهای بالا
  ✅ آب‌بندی قوی و جلوگیری از نشتی
  ✅ طول عمر بالا به دلیل استفاده از مواد مقاوم

  معایب:
  ❌ نیاز به فضای کافی برای باز و بسته شدن
  ❌ زمان بیشتر برای عملکرد نسبت به ولوهای دیگر مانند گلوب ولو
  ❌ هزینه بالاتر به دلیل استفاده از مواد مقاوم و فناوری هارد فیسینگ

  نتیجه‌گیری

  گیت ولو فولادی فلنج دار هارد فیس (HF) یکی از بهترین گزینه‌ها برای محیط‌های صنعتی سخت است. مقاومت بالا در برابر خوردگی و سایش، همراه با عملکرد قابل‌اعتماد، این نوع ولو را به انتخابی ایده‌آل برای صنایع نفت، گاز، نیروگاهی و پتروشیمی تبدیل کرده است. انتخاب صحیح مواد، استانداردهای ساخت و نگهداری مناسب، نقش مهمی در افزایش عمر مفید این شیرها دارد.
