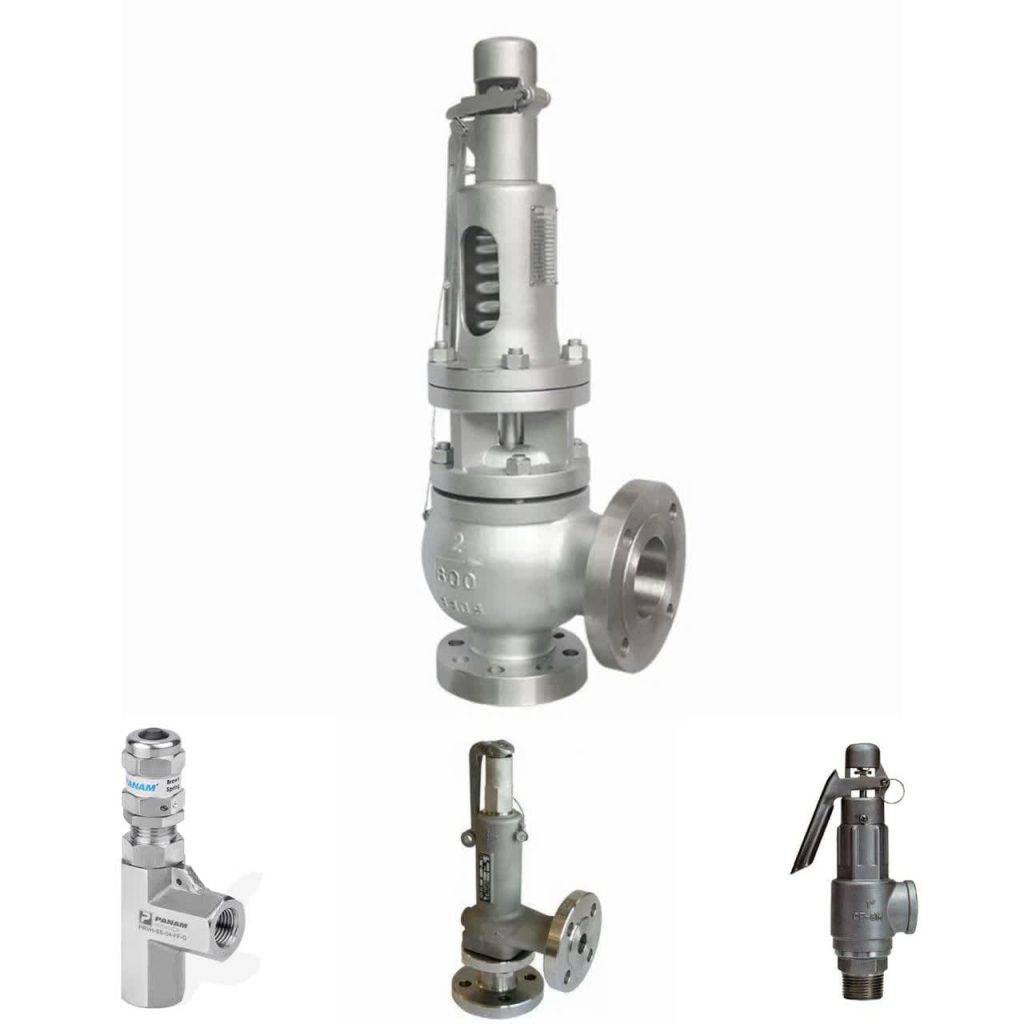

شیر اطمینان(سفتی ولو) استیل

شیر اطمینان (Safety Valve) استیل

مقدمه

شیر اطمینان یا سفتی ولو (Safety Valve) یکی از مهم‌ترین قطعات در سیستم‌های تحت فشار است که وظیفه آن جلوگیری از افزایش فشار بیش از حد در مخازن، بویلرها، و لوله‌کشی صنعتی است. استفاده از شیر اطمینان استیل به دلیل مقاومت بالا در برابر خوردگی و دمای زیاد، در صنایع مختلف مانند نفت، گاز، پتروشیمی و صنایع غذایی رایج است.

در این مقاله، به بررسی ساختار، انواع، نحوه عملکرد و کاربردهای شیر اطمینان استیل پرداخته می‌شود.

۱. شیر اطمینان استیل چیست؟

شیر اطمینان استیل نوعی شیر خودکار است که هنگام افزایش فشار بیش از مقدار تنظیم‌شده، به‌صورت خودکار باز شده و بخشی از سیال را خارج می‌کند تا فشار سیستم در محدوده ایمن باقی بماند. استیل ضدزنگ (Stainless Steel) به دلیل مقاومت بالای خود در برابر عوامل محیطی، برای ساخت این نوع شیرها ایده‌آل است.

۲. اجزای اصلی شیر اطمینان استیل

شیر اطمینان استیل معمولاً از اجزای زیر تشکیل شده است:

بدنه (Body) – که معمولاً از استیل ضدزنگ ساخته شده و نقش اصلی در استحکام و مقاومت در برابر فشار را دارد.
دیسک (Disc) – وظیفه کنترل جریان سیال و جلوگیری از نشت را بر عهده دارد.
فنر تنظیم‌کننده (Spring) – میزان فشاری که شیر در آن باز می‌شود را تنظیم می‌کند.
پین هدایت‌کننده (Guide Pin) – کمک می‌کند که دیسک در مسیر درست حرکت کند.
درپوش (Cap) – از ورود ذرات خارجی به داخل شیر جلوگیری می‌کند.

۳. انواع شیر اطمینان استیل

بر اساس طراحی و عملکرد، شیرهای اطمینان استیل در چندین نوع مختلف تولید می‌شوند:

الف) بر اساس عملکرد:

شیر اطمینان فنری (Spring Loaded Safety Valve)
- از یک فنر برای کنترل فشار استفاده می‌کند.
- مناسب برای سیستم‌های بخار، آب و گاز.
شیر اطمینان پایلوت‌دار (Pilot Operated Safety Valve)
- دارای یک سیستم کنترل ثانویه برای افزایش دقت عملکرد.
- در صنایع سنگین و پتروشیمی کاربرد دارد.
شیر اطمینان وزنه‌ای (Weight Loaded Safety Valve)
- از وزنه برای کنترل فشار استفاده می‌کند.
- معمولاً در سیستم‌های کم‌فشار مورد استفاده قرار می‌گیرد.

ب) بر اساس نوع خروجی:

شیر اطمینان با خروجی باز (Open Discharge Safety Valve)
- سیال مستقیماً به هوای آزاد تخلیه می‌شود.
- مناسب برای سیستم‌هایی که گاز یا بخار بی‌خطر دارند.
شیر اطمینان با خروجی بسته (Enclosed Discharge Safety Valve)
- سیال تخلیه‌شده را به یک مسیر مشخص هدایت می‌کند.
- مناسب برای سیالات سمی یا خطرناک.

۴. مزایای استفاده از شیر اطمینان استیل

مقاومت بالا در برابر خوردگی: استیل ضدزنگ در محیط‌های اسیدی و خورنده بسیار مقاوم است.
تحمل دمای بالا: مناسب برای کاربردهای بخار و گازهای داغ.
دوام طولانی: نسبت به انواع دیگر شیرها طول عمر بیشتری دارد.
بهبود ایمنی سیستم: مانع از انفجار یا آسیب‌های ناشی از فشار بیش از حد می‌شود.
نگهداری آسان: طراحی ساده آن باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود.

۵. کاربردهای شیر اطمینان استیل

شیرهای اطمینان استیل در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرند، از جمله:

صنایع نفت و گاز: کنترل فشار در خطوط انتقال و پالایشگاه‌ها.
نیروگاه‌ها: حفظ ایمنی بویلرها و خطوط بخار.
صنایع شیمیایی و پتروشیمی: جلوگیری از افزایش فشار در راکتورها و مخازن تحت فشار.
صنایع غذایی و دارویی: کنترل فشار در خطوط تولیدی که نیاز به تجهیزات بهداشتی دارند.
سیستم‌های تأسیساتی و تهویه: تضمین عملکرد ایمن سیستم‌های گرمایشی و سرمایشی.

۶. نحوه انتخاب شیر اطمینان استیل مناسب

برای انتخاب بهترین شیر اطمینان استیل، باید فاکتورهای زیر را در نظر گرفت:

فشار کاری (Operating Pressure): حداکثر فشاری که سیستم تحمل می‌کند.
دمای کاری (Operating Temperature): دمایی که شیر باید در آن عملکرد مناسبی داشته باشد.
نوع سیال: آب، بخار، گاز، مواد شیمیایی و غیره.
نوع اتصال: رزوه‌ای، فلنجی یا جوشی.
ظرفیت تخلیه: مقدار سیالی که شیر می‌تواند در واحد زمان تخلیه کند.

۷. روش نصب و نگهداری شیر اطمینان استیل

نصب:

نصب شیر باید در نقطه‌ای صورت گیرد که بیشترین تأثیر را در کاهش فشار سیستم داشته باشد.
مسیر خروجی نباید مسدود باشد تا عملکرد ایمن آن تضمین شود.
جهت جریان سیال باید مطابق با جهت مشخص‌شده روی شیر باشد.

نگهداری:

بازرسی دوره‌ای: بررسی عملکرد و سلامت فنر و دیسک.
تمیزکاری منظم: حذف ذرات معلق و آلودگی‌ها برای جلوگیری از نشتی.
آزمایش فشار: بررسی فشار باز شدن شیر و تنظیم مجدد در صورت نیاز.
تعویض قطعات فرسوده: تعویض فنر، دیسک و سایر قطعات در صورت مشاهده خرابی.

۸. تفاوت شیر اطمینان استیل با سایر مواد

ویژگی‌ها	استیل ضدزنگ	برنج	چدن
مقاومت در برابر خوردگی	بالا	متوسط	کم
مقاومت در برابر دما	بالا	متوسط	پایین
دوام و طول عمر	بالا	متوسط	کم
هزینه اولیه	بالا	پایین	متوسط
مناسب برای صنایع سنگین	بله	خیر	خیر

نتیجه‌گیری

شیر اطمینان استیل یکی از حیاتی‌ترین تجهیزات در سیستم‌های تحت فشار است که نقش مهمی در افزایش ایمنی و جلوگیری از حوادث دارد. این نوع شیر به دلیل مقاومت بالا در برابر خوردگی، دوام طولانی، و عملکرد قابل‌اعتماد، در بسیاری از صنایع مورد استفاده قرار می‌گیرد. انتخاب صحیح، نصب اصولی و نگهداری مناسب این شیرها، تأثیر بسزایی در افزایش کارایی و ایمنی سیستم‌های صنعتی دارد.
